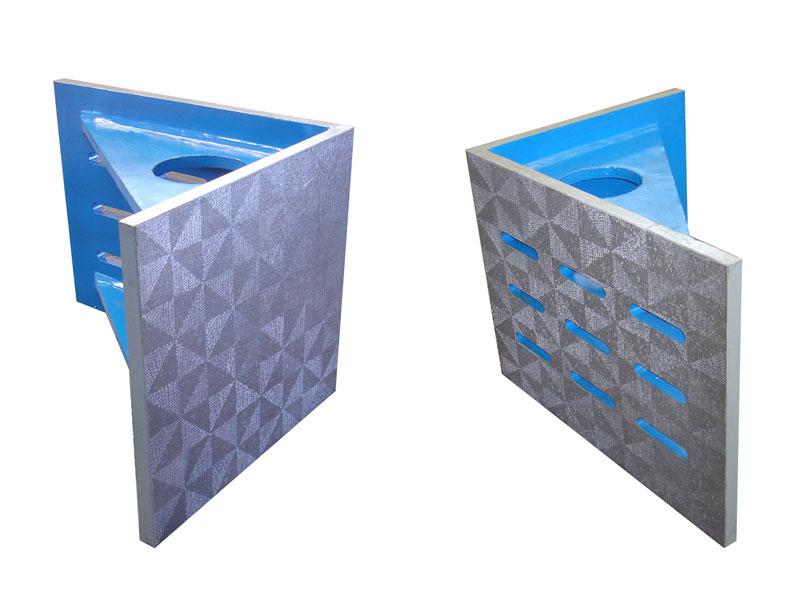

Escuadra de fijación de hierro fundido
Aplicaciones:La escuadra de fijación de hierro fundido se utiliza para el control de las piezas y para la sujeción durante el procesamiento de mecanizado. Además, se utiliza para verificar la verticalidad de la pieza de trabajo.
Aspectos a tener en cuenta- Esta escuadra de fijación no puede utilizarse o colocarse en ambientes húmedos, corrosivos o de temperaturas extremas.
- Antes de utilizarla, tiene que instalar y limpiar primero el producto y después limpiar la superficie de trabajo. No utilice el producto hasta que esté seguro de que no tiene ningún problema.
| Tipo(mm) | Perpendicularidad entre la superficie de medición adyacente | Planicidad y rectitud de la superficie de medición | Planicidad y rectitud de la superficie de datos | ||||||
| Grado de precisión(μm) | |||||||||
| 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | |
| 200 × 200 | 8 | 16 | 30 | 4 | 8 | 16 | 6 | 12 | 24 |
| 300 × 200 | 10 | 20 | 40 | 5 | 10 | 20 | 8 | 16 | 30 |
| 300 × 300 | 10 | 20 | 40 | 5 | 10 | 20 | 8 | 16 | 30 |
| 400 × 300 | 12 | 24 | 45 | 6 | 12 | 24 | 10 | 20 | 40 |
| 400 × 400 | 12 | 24 | 45 | 6 | 12 | 24 | 10 | 20 | 40 |
| 500 × 400 | 28 | 50 | 14 | 28 | 24 | 48 | |||
| 500 × 500 | 28 | 50 | 14 | 28 | 24 | 48 | |||
| 800 × 600 | 35 | 60 | 18 | 35 | 28 | 55 | |||
Nota: Personalizamos el producto con un tamaño especial.
