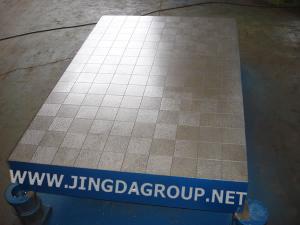

El mármol de alineación de coordenadas de fundición sirve de plano de referencia para la medición precisa y todo tipo de trabajos de precisión. Controla la precisión del tamaño de las piezas de la máquina. Actualmente, se ha convertido en una de las herramientas indispensables en la industria de fabricación de maquinaria.
Tamaño
Normalmente, el tamaño es de 100mm×100mm hasta 2000mm×4000mm. Por lo que concierne al tamaño especial, podemos organizar la producción de acuerdo con el croquis que nos da el cliente, o después del acuerdo entre ambas partes.
Precisión
De acuerdo con las regulaciones de verificación meteorológica del estándar nacional, el grado de precisión del mármol de alineación de coordenadas de fundición puede ser de grado 0, grado 1, grado 2 y grado 3.
1. Tipo grado 0 y grado 1: en cada lado de 25mm2, hay al menos 25 puntos.
2. Tipo grado 2: en cada lado de 25mm2, tiene que haber al menos 20 puntos.
3. Tipo grado 3: en cada lado de 25mm2, tiene que haber al menos 12 puntos.
Materiales
1. Hierro de fundición de alta resistencia HT200-300
2. Dureza de la superficie de trabajo: HB170-240
Tamaño (mm) | Clase de precisión (μm) | |||
0 | 1 | 2 | 3 | |
100 × 100 | 4 | 8 | 16 | |
200 × 100 | 5 | 10 | 20 | |
200 × 200 | 5 | 10 | 20 | |
300 × 200 | 6 | 12 | 24 | |
300 × 300 | 6 | 12 | 24 | |
400 × 300 | 6 | 12 | 24 | |
400 × 400 | 6 | 12 | 24 | |
500 × 400 | 6 | 12 | 24 | |
600 × 400 | 7 | 14 | 28 | |
600 × 500 | 7 | 14 | 28 | |
800 × 400 | 8 | 16 | 32 | 80 |
800 × 600 | 8 | 16 | 32 | 80 |
900 × 600 | 8 | 16 | 32 | 80 |
1000 × 750 | 18 | 36 | 90 | |
1000 × 1000 | 20 | 39 | 96 | |
1200 × 1000 | 20 | 39 | 96 | |
1500 × 1000 | 24 | 48 | 120 | |
2000 × 1000 | 26 | 52 | 129 | |
2000 × 1500 | 56 | 140 | ||
2000 × 2000 | 60 | 152 | 230 | |
3000 × 1000 | 168 | 248 | ||
3000 × 1500 | 174 | 254 | ||
3000 × 2000 | 184 | 275 | ||
4000 × 2000 | 219 | 310 | ||
4000 × 3000 | 240 | 360 | ||
6000 × 3000 | 308 | 460 |
