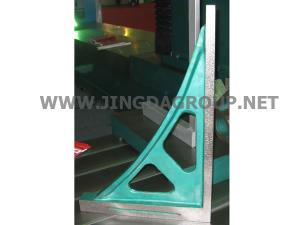

El cubo de hierro fundido cumple con la norma de fabricación GB6092-85m y está hecho de HT200. Su superficie de medición es perpendicular al plano de datos. Este tipo de escuadra es adecuada para la inspección de verticalidad de las partes, máquina herramienta y equipos mecánicos. También es adecuada para el trazado, posicionamiento para la instalación y procesamiento, etc. En este sentido, este tipo de producto es una herramienta de medición importante utilizada en la industria de maquinaria. Es de gran precisión, tiene una gran estabilidad y es fácil de mantener.
Parámetros| Tipo (mm) | Verticalidad entre el plano de medición y el plano de datos | Planicidad o rectitud del plano de medición | Planicidad o rectitud del plano de datos | ||||||
| Precisión (μm) | |||||||||
| 0 | 1 | 2 | 0 | 1 | 2 | 0 | 1 | 2 | |
| 150 × 100 | 4 | 8 | 16 | 1.5 | 2.5 | 5 | 2 | 4 | 8 |
| 300 × 200 | 6 | 11 | 22 | 2 | 4 | 7 | 3 | 6 | 11 |
| 400 × 300 | 7 | 12 | 25 | 2 | 4 | 8 | 3.5 | 7 | 12 |
| 500 × 350 | 8 | 15 | 30 | 2.5 | 5 | 10 | 4 | 8 | 15 |
| 630 × 400 | 9 | 18 | 35 | 3 | 6 | 12 | 4.5 | 9 | 18 |
| 800 × 500 | 10 | 20 | 40 | 3 | 7 | 14 | 5 | 10 | 20 |
| 1000 × 630 | 12 | 25 | 50 | 4 | 8 | 16 | 6 | 12 | 25 |
| 1250 × 800 | 15 | 30 | 60 | 5 | 10 | 20 | 8 | 15 | 30 |
| 1600 × 1000 | 18 | 38 | 70 | 6 | 12 | 24 | 10 | 18 | 35 |
| 2000 × 1250 | 22 | 46 | 80 | 8 | 15 | 30 | 12 | 22 | 40 |
Nombres relacionados
Dispositivo de medición | Herramienta para el proceso de fabricación | Calibrador en forma de regla
