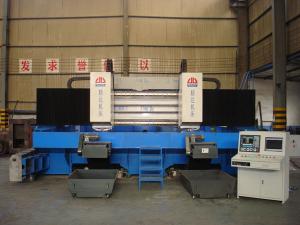

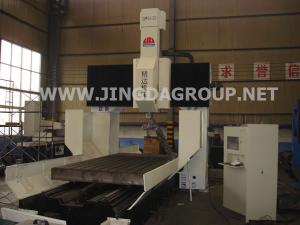

Máquina fresadora y perforadora CNC tipo pórtico

Ⅰ. Aplicaciones
La máquina fresadora y perforadora CNC tipo pórtico se utiliza para perforar o fresar las piezas tipo tubo o placa.

Ⅱ. Estructura
1. La máquina fresadora y perforadora incorpora principalmente el cuerpo de la máquina herramienta, la mesa de trabajo, el brazo, el carro deslizante, la cabeza motriz, el sistema de refrigeración, el sistema de salida de viruta, el sistema de control numérico, etc.
2. Incorpora el brazo fijo y el cuerpo de la máquina herramienta. La mesa de trabajo es móvil.
3. El brazo y el cuerpo de la máquina herramienta son piezas soldadas. La mesa de trabajo está hecha de hierro fundido. Antes del procesamiento, todas estas partes han sido tratadas con un recocido a alta temperatura. Después del semiacabado, se les somete a un segundo recocido. Al final, se lleva a cabo el mecanizado final con el fin de asegurar la precisión de la máquina.
4. Esta máquina tiene tres ejes de control numérico. Está fijada con un raíl guía lineal, por donde la mesa de trabajo se mueve longitudinalmente. La viga transversal de tipo pórtico se instala en la raíl guía linear y el carro deslizante se mueve horizontalmente a lo largo del raíl guía. Se monta el dispositivo deslizante sobre el carro deslizante. Por consiguiente, el cabezal de accionamiento, instalado en el raíl guía, se mueve a lo largo del eje Z en el carro deslizante. Los ejes X, Y y Z se accionan gracias el servomotor, junto con el tornillo de bola.
5. El cabezal de accionamiento está equipado con un husillo de precisión fabricado por una empresa de Taiwán. Gracias al motor de frecuencia variable, puede conseguir una regulación de velocidad continua de acuerdo con las condiciones reales. Además, el eje principal está hecho con el agujero cónico BT40, a través del cual puede conectarse al taladro y la fresa.
6. En ambos lados de la mesa de trabajo están instalados dos dispositivos de salida de viruta espirales que funcionan automáticamente. La máquina incorpora un sistema de refrigeración de agua.
7. Nuestra máquina fresadora y perforadora CNC utiliza el sistema FAGOR8035. Este sistema tiene la interfaz RS232 y la pantalla de color de interfaz operativa china. La pantalla facilita la operación.
8. Los raíles guía de los ejes X, Y y Z y el tornillo están equipados con una cubierta de protección. El eje X está equipado con una protección de placa de acero
9. Para asegurar la fiabilidad de la máquina herramienta, todas las piezas importadas son productos importados de gran calidad. Véase el anexo para los productos importados.

Parámetros
Artículo Unidad GDC1625D GDC2030d GDC2530d GDC2540d
Mesa de trabajo Tamaño mm 1600 × 2500 2000 × 3000 2500 × 3000 2500 × 4000
Distancia entre columnas mm 2160 2570 3210 3210
Carga máxima permisible kg 4000 6000 10000 14000
Tamaño de la ranura en forma de T mm×number 22×8 22×11 28×11 28×11
Rango extendido Recorrido máximo de la mesa de trabajo – eje X Sin almacén de herramientas mm 2500 3000 3000 4000
Con almacén de herramientas mm 2250 2750 2750 3750
Recorrido máximo del carro – Eje Y mm 1600 2000 2500 2500
Recorrido máximo del husillo principal – eje Z mm 500 500 500 500
Distancia entre la superficie de trabajo y el extremo del husillo principal Máx. mm 650 650 650 650
Min. mm 150 150 150 150
Husillo principal Agujero cónico（7: 24）
BT50 BT50 BT50 BT50
Núm. de revoluciones r/min 40-4500 40-4500 40-4500 40-4500
Par de salida máximo N.m 385/526 (option dl565/770)
Fuerza axial máxima N 15000
Potencia del motor kW 15/20.5 × 2 (option dl22/30× 2)
Diámetro de perforación máximo mm φ50
Diámetro de corte frontal máximo mm φ125
Diámetro máximo de la taladradora Hierro fundido mm M30
Acero al carbono mm M24
Alimentación Alcance de velocidad de alimentación para el corte mm/min 1-5000
Recorrido rápido Eje X m/min 10
Eje Y m/min 10 10 8 8
Eje Z m/min 10
Precisión de posicionamiento JB/T8771.4-1998 Eje X mm 0.030
Eje Y mm 0.025 0.025 0.030 0.030
Eje Z mm 0.012
Estándar ejecutivo JIS（JISB6330） Eje X mm ± 0.005/300
Eje Y mm
Eje Z mm
Precisión de reposición JB/T8771.4-1998 Eje X mm 0.018
Eje Y mm 0.013 0.013 0.018 0.018
Eje Z mm 0.008
Estándar ejecutivo JIS（JISB6330） Eje X mm ± 0.003
Eje Y mm
Eje Z mm
Peso de la máquina herramienta kg 33000 37000 45500 48500
Sistema de control numérico
Siemens 840D
Potencia KVA 90
