Escuadra de granito

La escuadra de granito es una herramienta de medición profesional adecuada para el control, medición, trazado, ingeniería industrial e instalación de equipos. Se utiliza para comprobar la verticalidad de la pieza de trabajo. La precisión de planicidad cumple con la norma GB6092-85 y la normal de verticalidad GB6092-85.

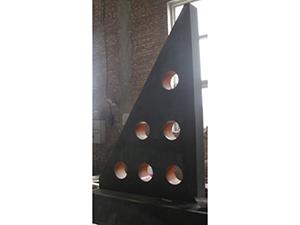

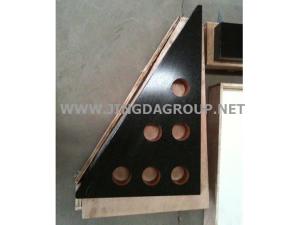

Este producto está diseñado con agujeros con el fin de reducir el peso y ofrecer comodidad en el procesamiento. La tolerancia lateral es de 0.02. Como herramienta de medición importante, se caracteriza por su alta precisión, buena estabilidad y mantenimiento adecuado.

Podemos fabricar el producto con un tamaño personalizado: grande y especial.

Parámetros
Tamaño(mm) Verticalidad entre el plano de medición y el plano de base Planicidad o rectitud del plano de medición Planicidad o rectitud del plano de base
Precisión (μm)
00 0 00 0 00 0
100×63 2 4 1 1 1 1
160×100 2 4 1 2 1 1
250×160 2.5 5 1 2 1 2
400×250 3.5 7 1 2.5 1 2
630×400 4.5 9 1.5 3 1 2.5
1000×630 6 12 2.5 5 1.5 5
